Реализация метода

На самом деле при расчете концентрации атомов формулой (3) пользуются достаточно редко. Это связано с тем, что, как уже указывалось, величины и R сильно зависят от матрицы, в которой находятся атомы с неизвестной концентрацией. На практике чаще всего применяют метод с использованием эталонов и метод, учитывающий факторы элементной чувствительности.

Метод эталонов

Для реализации метода эталонов необходим контрольный образец с идентичной матрицей и известной концентрацией атомов исследуемого элемента. Тогда трудноопределимые величины и R приблизительно одинаковы. При этом условия эксперимента в обоих случаях должны быть строго одинаковыми, то есть необходимо постоянство , и . Если для обозначения эталона ввести индекс "э" и для образца с неизвестной концентрацией атомов индекс "х", то, применяя уравнение (3) для исследуемого объекта и эталона и деля одно выражение на другое, получим

, (4)

Основной проблемой (порой неразрешимой) в этом методе является изготовление эталонных образцов, поэтому на практике чаще используют второй из упомянутых выше методов.

Метод, учитывающий факторы элементной чувствительности

Сразу заметим, что в методе не учитывается тот факт, что атомы элемента, концентрацию которых мы хотим определить, внедрены в некоторую матрицу, которая, как вы уже знаете, в сильной степени влияет на и R. По этой причине он, строго говоря, не является количественным (ошибка может достигать 30%) и служит лишь для оценочных расчетов.

Идея метода чрезвычайно проста. Атомная концентрация какого-либо сорта атомов в многокомпонентном образце, содержащем n сортов атомов, может быть выражена следующим образом:

. (5)

Здесь а – некоторая константа, – соответствующий ток оже-электронов, а – фактор элементной чувствительности, который показывает, во сколько раз величина оже-сигнала от образца, состоящего исключительно из атомов -го сорта, отличается от той же величины для некоторого стандарта (в качестве стандарта обычно выбирается чистое серебро). При этом соответственно подразумевается, что все измерения сделаны при одинаковых условиях. Величина либо берется из таблиц, либо определяется непосредственно в эксперименте. Тогда для полной концентрации N всех атомов, входящих в состав образца, можно записать:

. (6)

Из (5) и (6) легко определяется относительная атомная концентрация (выраженная в долях единицы) для атомов любого сорта:

. (7)

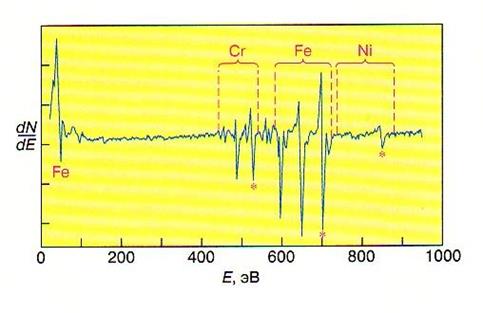

Для иллюстрации метода приведем один пример. На рис. 6 показан спектр оже-электронов (в дифференцированном виде), полученный от поверхности образца из нержавеющей стали, в состав которой входят Fe, Ni и Cr. Из рисунка видно, что у хрома имеются два, а у железа три оже-пика. Для расчета были использованы наиболее интенсивные линии железа и хрома и одна-единственная линия никеля (эти линии на рисунке отмечены звездочками). В результате расчета получены следующие концентрации компонентов в относительных единицах: Fe 0,68(0,702), Ni 0,09(0,093), Сr 0,22(0,205). В скобках указаны истинные концентрации компонентов нержавеющей стали. Приведенный пример наглядно свидетельствует о том, что с помощью метода ОЭС достаточно быстро и с хорошей точностью может быть проведен элементный анализ приповерхностных слоев твердых тел.

Другое по теме

Происхождение и развитие галактик и звезд
К началу нашего века границы разведанной Вселенной раздвинулись настолько, что включили в себя Галактику. Многие, если не все, думали тогда, что эта огромная звездная система и есть вся Вселенная в целом. Но вот в 20-е годы были построены новые крупные телескопы, и перед астрономами открылись совершенно неожиданные ...

В поисках системы мира. Первые астрономы и их системы
Звездное небо во все времена занимало воображение людей. Почему зажигаются звезды? Сколько их сияет в ночи? Далеко ли они от нас? Есть ли границы у звездной Вселенной? С глубокой древности человек задумывался над этими и многими другими вопросами, стремился понять, и осмыслить устройство того большого мира, в котором м ...
