Реализация метода

В анализаторе второго типа (с дисперсией по энергии) электрон движется в поперечном электрическом поле по окружности, радиус которой зависит от его энергии (рис. 4, б, в, г, д). Выделив с помощью диафрагм траекторию определенного радиуса и регистрируя ток электронов, движущихся по этой траектории в зависимости от напряженности электрического поля (изменяя разность потенциалов между внешними и внутренними электродами 3 анализатора), измеряют распределение электронов по энергиям. К анализаторам такого типа относятся, например, 127-градусный цилиндрический анализатор Юза – Рожанского (рис. 4, б), плоское (рис. 4, в), цилиндрическое (рис. 4, г) и сферическое (рис. 4, д) зеркала. Они обеспечивают чувствительность на два порядка выше по сравнению с многосеточным анализатором с тормозящим полем, однако последний позволяет сочетать методы оже-спектроскопии с дифракцией медленных электронов, что дает возможность наряду с элементарным составом приповерхностных слоев монокристаллических образцов получать сведения об их кристаллической структуре. Обычно регистрируют не энергитическое распределение числа N эмитированных электронов по энергиям E, а производную (Е – энергия электронов), что позволяет не только более четко выделить линии оже-спектра (повысить чувствительность метода), но и более детально анализировать их структуру.

Методами ЭОС и РОС осуществляют анализ для всех элементов переодической системы, за исключением Н и Не. Метод ИОС обладает селективностью: определенные ионы способны возбуждать эмиссию оже-электронов лишь в атомах определенных элементов, что обусловлено механизмом обменной генерации вакансий во внутренних электронных оболочках атомов ионным пучком. Поэтому применение метода ИОС целесообразно, когда необходимо регистрировать наличие на поверхности того или иного элемент, а не проводить полный анализ элементного состава поверхности.

Получение энергетического спектра

Для обнаружения оже-электронов необходимо уметь выделять электроны, находящиеся в очень узком интервале энергий. В оже-спектроскопии чаще всего используют электростатические анализаторы, и в частности анализаторы типа "цилиндрическое зеркало". На рис. 5 приведено схематическое изображение такого анализатора, позволяющее понять принцип его действия.

Одновременно с этим показан образец 1, бомбардируемый ускоренными электронами, который в данном случае является источником вторичных электронов, в том числе и оже-электронов.

Рис. 5.

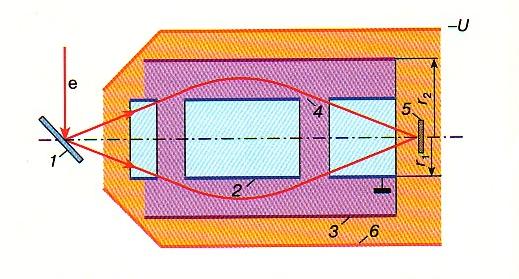

Схематическое изображение энергоанализатора типа “цилиндрическое зеркало”: 1 – образец, 2 – внутренний цилиндр, 3 – внешний цилиндр, 4 – окна для входа и выхода электронов, 5 – коллектор, 6 – магнитный экран.

Основными элементами анализатора служат два металлических коаксиальных цилиндра 2 и 3 с радиусами r1 и r2 . Внутренний цилиндр обычно заземляют, а на внешний подается отрицательный (относительно земли) потенциал, который может быть изменен в достаточно широких пределах. Таким образом, между цилиндрами формируется анализирующее поле. Вторичные электроны через специальные входные окна во внутреннем цилиндре попадают в это поле и при своем движении отклоняются к оси цилиндра. При некотором значении потенциала U на внешнем цилиндре только электроны с энергией Е проходят в выходные окна во внутреннем цилиндре и попадают на коллектор. Изменение потенциала U приведет к тому, что на коллекторе будут собираться электроны с другим значением энергии. Если осуществить медленную развертку напряжения между цилиндрами, то будет записан непрерывный спектр вторичных электронов. Это сильно упрощенное описание принципа работы анализатора. На самом деле движение электронов происходит по достаточно сложным траекториям, а регистрируются электроны не с фиксированной энергией (даже при U = const), а в некотором интервале энергий, который определяется конструкцией анализатора, качеством его изготовления и другими факторами. Этот интервал определяет энергетическое разрешение анализатора, то есть минимальное расстояние между двумя близко лежащими пиками в спектре, которые еще могут быть различимы.

На точность измерений энергий влияют внешние магнитные поля (в том числе и магнитное поле Земли). Это связано с тем, что легкие электроны сильно отклоняются даже в слабых магнитных полях. Для защиты от них используется специальный магнитный экран 6 (см. рис. 5).
