Реализация метода

Рис. 6.

Спектор оже-электронов от поверхности нержавеющей стали.

Несколько слов следует сказать об абсолютной чувствительности метода ОЭС. Если говорить о минимально регистрируемой объемной концентрации атомов (~10-19 см-3), то ОЭС по этому параметру сильно уступает другим методикам. Главное преимущество оже-электронной спектроскопии заключается в другом - в возможности обнаружения малых примесей на поверхности (точнее, в слое толщиной ~0,5–1,0 нм). В массовом измерении чувствительность метода составляет <10-14 г. Если распределить столь малое количество вещества на поверхности в один слой атомов, то оно будет соответствовать всего лишь 10-3 монослоя.

Растровая оже-электронная спектроскопия

Оже-электронная спектроскопия дает нам информацию об элементном составе участка поверхности тела, размеры которого в первом приближении определяются размерами самого электронного зонда (пучка первичных электронов). Перемещая электронный зонд по поверхности, можно получить данные о распределении элементов на ней в разных точках. В оже-спектрометрах первого поколения диаметр электронного пучка составлял десятые (в лучшем случае сотые) доли миллиметра. Поэтому и пространственное разрешение было того же порядка.

В настоящее время выпускаются так называемые сканирующие оже-спектрометры, в которых два прибора объединены вместе. Основой такого комплекса является сканирующий (растровый) электронный микроскоп (РЭМ), в котором электронный пучок очень малого диаметра (несколько нанометров) передвигается в двух перпендикулярных направлениях, засвечивая определенный участок поверхности (точно так же, как в обычной телевизионной трубке). Величина возникающего при этом тока вторичных электронов зависит от различных свойств поверхности. Таким образом, в каждый момент времени вторичные электроны несут информацию с участка, определяемого размерами электронного пучка. Визуализация картины осуществляется с помощью электронно-лучевой трубки (подобной телевизионной), в которой синхронно с электронным зондом движется свой электронный пучок. Если сигнал, пропорциональный току вторичных электронов, подать на модулирующий электрод электронной пушки трубки, то на экране мы увидим изображение поверхности в так называемом режиме вторичных электронов. Такой прибор позволяет получить картину, отражающую эмиссионные свойства. При этом сказать что-либо об элементном составе оказывается непростой задачей.

Если наряду с коллектором, служащим для сбора вторичных электронов, установить энергоанализатор, то получится прибор, на котором можно получать изображение поверхности не только во вторичных электронах, но и в оже-электронах. Для этого энергоанализатор необходимо настроить на энергию интересующих нас оже-электронов, а на экране мы увидим распределение соответствующего элемента на поверхности. Если мы хотим получить информацию о распределении всех примесей, надо поочередно настраиваться на другие энергии оже-электронов. На рис. 7 приведено упрощенное схематическое изображение такого комбайна.

Существенным отличием сканирующего оже-спектрометра от обычного РЭМа является конструкция вакуумной системы, позволяющая достигать давлений р < 10-8 Па (в обычных РЭМах р ~ 10-3 –10-4 Па). Такой сверхвысокий вакуум необходим по той причине, что глубина выхода оже-электронов составляет (0,5–1) нм и любые загрязнения, в том числе и адсорбированные из остаточной атмосферы аналитической камеры частицы, приводят к сильному искажению результатов.

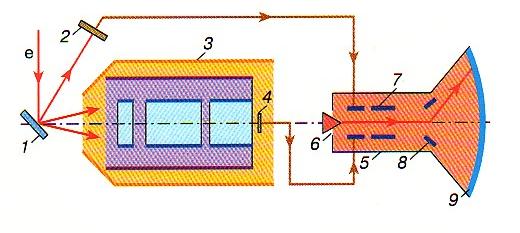

Рис. 7.

Схематическое изображение растрового оже-спектрометра: 1 – образец, 2 – коллектор для сбора вторичных электронов, 3 – энергоанализатор, 4 – детектор энергоанализатора, 5 – электронно-лучевая трубка, 6 – катод электронной пушки, 7 – модулятор электронной пушки, 8 – отклоняющие пластины электронно-лучевой трубки, служащие для получения растра, 9 – экран электронно-лучевой трубки.

Применение оже-спектроскопии

Традиционные области применения ОЭС - изучение процессов адсорбции и десорбции на поверхностях твердых тел, коррозии, явлений, происходящих при поверхностном гетерогенном катализе, контроль за чистотой поверхности в различных технологических процессах.
