Реализация метода

Регистрация оже-электронов

Если оже-эффект был открыт в 1925 году, то первые приборы, в которых он был использован для исследования поверхности, появились лишь в 60-х годах XX века. Для того чтобы объяснить такую большую задержку во времени, нам придется узнать, что представляет собой спектр вторичных электронов, образующихся при бомбардировке твердого тела ускоренными электронами. Оказывается, что в области энергий, в которой находятся оже-электроны, существует большое количество неупругорассеянных первичных электронов, которые образуют сплошной спектр, являющийся фоном, на котором приходится выделять оже-электроны. Ток неупругорассеянных электронов на несколько порядков превышает ток оже-электронов, поэтому возникает обычная труднорешаемая задача выделения полезного сигнала на уровне большого фона. Эта задача впервые была решена в 1962 году Л.А. Харрисом, после чего начался период бурного развития оже-электронной спектроскопии.

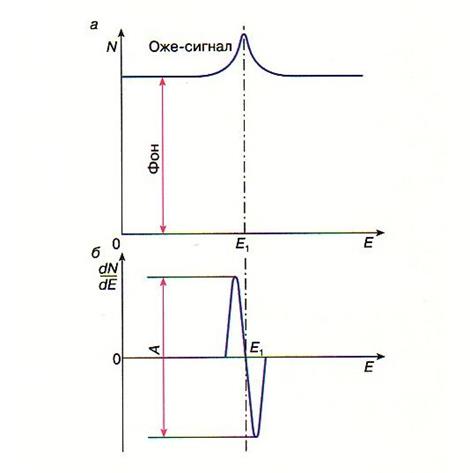

Рис. 2.

Участок энергетического спектра вторичных электронов: а – до дифференцирования, N(Е), б – после дифференцирования,

Чтобы понять, как была решена эта задача, обратимся к рис. 2, а, на котором изображен участок энергетического спектра (N - число электронов, Е - их энергия) вторичных электронов, в который попадают и оже-электроны с энергией Е1 .

Как видно из рис. 2, а, оже-электроны образуют однополярный пик очень малой интенсивности, который накладывается на большой фоновой ток неупругорассеянных электронов, при этом последний относительно слабо зависит от энергии. Харрис предложил продифференцировать спектр N(Е), то есть превратить его в

, в результате чего фон практически исчезает, а на месте слабого оже-сигнала колоколообразной формы появляется интенсивный двухполярный пик с амплитудой А (рис. 2, б), который легко может быть зарегистрирован. При этом дифференцирование осуществляется электрическими методами непосредственно в процессе записи спектра.

Энергоанализаторы оже-электронов

В оже-спектроскопии атомы возбуждают электронным, фотонным (рентгеновским) и ионным пучками, соответственно различают электронную (ЭОС), рентгеновскую (РОС) и ионную (ИОС) оже-спектроскопию. Регистрация оже-спектров производится с помощью оже-спектрометров, близких по конструкции в случае ЭОС, РОС, и ИОС (рис. 3).

Рис. 3.

Блок-схема оже-спектрометра: 1 – источник первичных частиц (электронов, фотонов, ионов); 2 – исследуемый образец; 3 – ионная пушка для для прослойного распыления образца; 4 – энергетический анализатор электронов; 5 – система регистрации и обработки данных. Пунктиром обведена вакуумная часть прибора.

Исследумый образец помещают в вакуумную (до 10 -11 мм рт.ст.)камеру и облучают электронными пучками первичных частиц, источниками которых служат электронная пушка, рентгеновская трубка и ионная пушка; они должны обеспечивать потоки частиц, интенсивность которых достаточна для эмиссии оже-электронов в количестве, надежно регистрируемом измерительной аппаратурой. Электронные и ионные пучки легко фокусируются, их можно развернуть в растр по поверхности образца (сканирующие оже-спектрометры), что позволяет изучать распределение по поверхности образца атомов различных химических элементов с высоким пространственным разрешением (~30 нм). Рентгеновский зонт имеет минимальный диаметр ~150 мкм, сканирующая РОС пока не используется.

Основной узел оже-спектрометра — энергоанализатор оже-электронов. Чаще всего используется электро-статические анализаторы с продольными и поперечными энергетическими полями (рис. 4). В анализаторах первого типа направления электрического поля и движения электронов совпадают. К этому типу анализаторов относится многосеточный анализатор с тормозящим полем (рис. 4, а); в нем максимальная энергия электронов, попадающих на коллектор анализатора, определяется по задерживающему потенциалу на сетках 3.

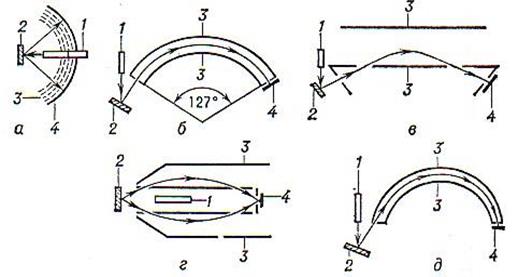

Рис. 4.

Энергоанализаторы оже-электронов с продольным (а) и поперечным (б,в,г,д) электрическими полями: а – четырехсеточный анализатор с тормозящим полем; б – 127-градусный анализатор Юза – Рожанского; в, г – плоские, цилиндрические зеркала; д – сферический дефлектор. 1 – источник первичных частиц; 2 – образец; 3 – электроды анализатора – сетки (а), цилиндрические (б, г), плоские (в), сферические (д) поверхности; 4 – коллектор электронов – сферический электрод (а) или электронный умножитель (б,в,г,д).
