Общие требования к оформлению дипломного проекта

Формулы, помещаемые в приложениях, должны нумероваться отдельной нумерацией, арабской нумерацией в пределах каждого приложения с добавлением перед каждой цифрой обозначения приложения. Например, формула (А.1).

Ссылки в тексте на порядковые номера формул дают в скобках. Например, в формуле (1.3) .

Расстояние между формулой и текстом, а также между формулами должно быть 10 мм.

Вписывание одной буквы в напечатанную формулу не допускается! В этом случае вся формула пишется от руки.

Иллюстрации и приложения

Иллюстрационный материал может быть представлен в виде схем, графиков и т. п. [3]. Иллюстрации, помещённые в тексте и приложениях пояснительной записки, именуются рисунками.

Иллюстрации выполняются чёрными чернилами, пастой или тушью на отдельном листе как можно ближе к ссылке на неё в тексте [5].

Иллюстрации за исключением иллюстраций приложений следует нумеровать арабскими цифрами в пределах раздела, либо сквозной нумерацией [1]. Например, «Рисунок 1», «Рисунок 1.1», «Рисунок 2.1».

Ссылку на иллюстрацию дают в следующем виде: в соответствии с рисунком 2.1.

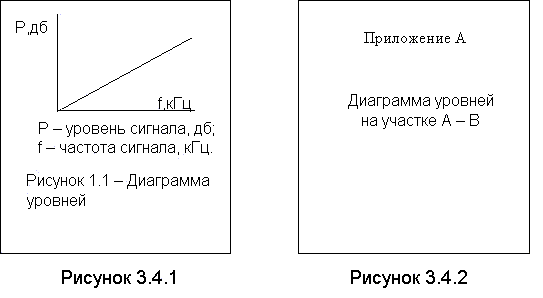

Иллюстрация при необходимости могут иметь наименование и пояснительные данные (подрисуночный текст). Слово "Рисунок" и наименование помещают после пояснительного текста без точки в конце как на рисунке 3.4.1.

Все рисунки формата большего, чем А4 выносятся в приложения. Приложения оформляют как продолжение данного документа и помещают в конце пояснительной записки в порядке ссылок на них в тексте. В тексте документа на все приложения должны быть даны ссылки [1]. Каждое приложение следует начинать с нового листа с указанием на верху посредине страницы слова «Приложение» и его обозначения ( рисунок 3.4.2). Например, «Приложение А». Приложение должно иметь заголовок, который записывают посредине страницы, симметрично относительно текста с прописной буквы. Рисунки и таблицы расположенные в приложении нумеруются в пределах приложения, с добавлением перед цифрой обозначения приложения. Например, «Рисунок А.1».

Приложения обозначают заглавными буквами алфавита, начиная с А, кроме букв Е, З, Й, О, Ч, Ь, Ы, Ъ. Допускается обозначение приложения буквами латинского алфавита, за исключением букв I и O. Приложения выполняют на листах формата А4, А3, А4Х3, А4х4, А2, А1 по ГОСТ 2.301.

Приложения должны иметь общую с остальной частью документа сквозную нумерацию страниц.

Таблицы

Таблицы применяют для лучшей наглядности и удобства сравнения показателей [1, 3].

Слово «Таблица», её номер и название помещают слева над таблицей. Название таблицы, при его наличии, должно отражать её содержание, быть точным, кратким. Название таблицы записывают через тире после слова «Таблица» с прописной буквы без точки в конце. Например:

Таблица 2.1 – Технические данные

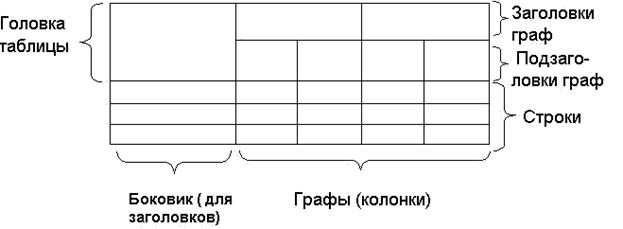

Таблица может содержать головку и боковик. Головка и боковик таблицы должны быть отделены линией от остальной части таблицы. Таблицы слева, справа и снизу, как правило, ограничивают линиями. Минимальная высота строки 8 мм, максимальная не регламентируется.

Столбец «№ по порядку» не делается. При необходимости нумерации столбцов, номер пишется прямо в строке. Заголовки граф и строк таблицы следует писать с прописной буквы, а подзаголовки граф со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение. В конце заголовков и подзаголовков таблиц точки не ставят. Заголовки и подзаголовки граф указывают в единственном числе.

Для сокращения текста заголовков и подзаголовков граф отдельные понятия заменяют буквенными обозначениями, установленными ГОСТ 2.321, или другими обозначениями, если они пояснены в тексте, например, D – диаметр, h – высота.

Разделять заголовки и подзаголовки боковика и граф диагональными линиями не допускается. Расстояние между строками в заголовках таблицы можно уменьшать до одного интервала. Горизонтальные и вертикальные линии, разграничивающие строки таблицы, допускается не проводить, если их отсутствие не затрудняет пользование таблицей.

Заголовки граф, как правило, записывают параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовков граф.

Таблицу в зависимости от её размера помещают под текстом, в котором впервые дана ссылка на неё, или на следующей странице, а при необходимости, в приложении к документу. Допускается помещать таблицу вдоль длинной стороны листа документа.

Если в конце страницы таблица прерывается, её продолжение помещают на следующей странице, В этом случае в первой части таблицы нижнюю горизонтальную линию не проводят. Слово «Таблица» и её номер и наименование указывают над первой частью таблицы, над другими частями пишут слова «Продолжение таблицы» с указанием номера таблицы. При переносе части таблицы на ту же или другие страницы название таблицы помещают только над первой частью таблицы.
