Общие требования к оформлению дипломного проекта

Текстовые документы, содержащие, в основном, сплошной текст

Текст пояснительной записки выполняется в соответствии с ГОСТ 2.105-95 на одной стороне листа белой бумаги формата А4 (210х297) одним из следующих способов [1, 3, 4]:

- машинописным (ГОСТ 13.1.002). Текст печатается через 2 интервала, размер шрифта не менее 2,5 мм, лента только черная (полужирная);

- рукописным (ГОСТ 2.304). Цифры и буквы необходимо писать чётко только чёрной пастой, тушью или чернилами. Высота букв и цифр должна быть не менее 2,5 мм;

- с применением печатающих и графических устройств вывода ЭВМ (ГОСТ 2.004). Шрифт №12.

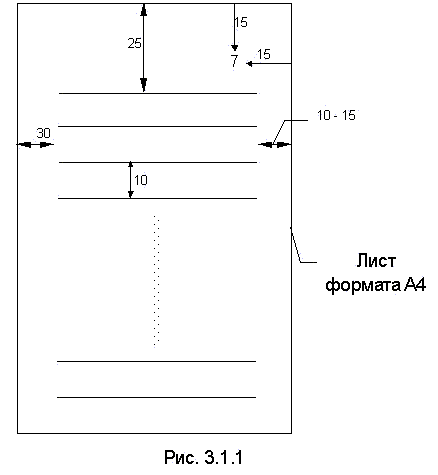

Длина машинописной строки на листе формата А4 должна составлять 60-65 знаков, считая пробелы между словами за один знак. Размер абзацного отступа – пять знаков (15-17 мм). На странице сплошного текста должно быть отпечатано не более 28 строк. Расстояние между строками 10 мм (рис. 3.1.1).

Вписывать в текстовые документы, изготовленные машинописным способом, отдельные слова, формулы, знаки (рукописным способом), а также выполнять иллюстрации следует чёрными чернилами, пастой, тушью.

Опечатки, графические неточности, обнаруженные в процессе выполнения документа, допускается аккуратно исправлять подчисткой или закрашиванием белой краской.

Текстовые документы могут содержать сплошной текст и могут разделяться на графы.

Введение и заключение не нумеруются, все остальные пункты имеют нумерацию (ГОСТ 2.10 и форма 3 ГОСТ Р 21.1101). Новый раздел желательно начинать с новой страницы.

Текст пояснительной записки разделяют на разделы, подразделы, пункты и подпункты.

Разделы должны иметь порядковые номера в пределах всего документа, обозначенные арабскими цифрами без точки и записанные с абзацного отступа. В конце номера раздела точка не ставится [4].

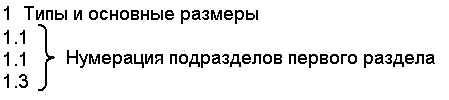

Подразделы должны иметь нумерацию в пределах каждого раздела. Номер подраздела состоит из номера раздела и подраздела, разделенных точкой. В конце номера подраздела точка не ставиться (например).

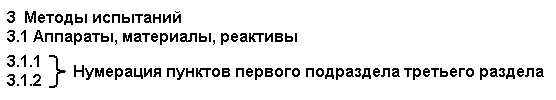

Разделы, как и подразделы, могут состоять из одного или нескольких пунктов. Нумерация пунктов должна быть в пределах подраздела. Номер пункта должен состоять из номера раздела, подраздела и пункта, разделённых точками (например).

Если документ не имеет подразделов, то нумерация пунктов в нем должна быть в пределах каждого раздела и номер пункта должен состоять из номеров раздела и пункта, разделенных точкой. В конце номера пункта точка не ставиться (например).

Если раздел или подраздел состоит из одного пункта, он также нумеруется.

Пункты можно разбивать на подпункты и нумеровать 4.2.1.1; 4.2.1.2 и так далее. Цифры, указывающие номера разделов, подразделов, пунктов и подпунктов, не должны выступать за границу абзаца.

Разделы и подразделы должны иметь заголовки. Пункты, как правило, заголовков не имеют. Заголовки должны точно и кратко отражать содержание разделов, подразделов. Заголовки следует выполнять с прописной буквы, без точки в конце, не подчеркивая. В заголовках переносы слов не допускаются, в конце заголовка точка не ставится. Если заголовок состоит из двух предложений, их разделяют точкой

В подчиненных заголовках не допускается повторения. Например, неправильно писать так:

2 Расчет элементов приемника

2.1 Расчет УПЧ

2.2 Расчет УНЧ

Нужно писать так:

2 Расчет элементов приемника

2.1 Усилитель промежуточной частоты

2.2 Усилитель низкой частоты

Расстояние между заголовком и текстом:

- машинописным – 3-4 интервала;

- рукописным – 15 мм.

Расстояние между заголовками раздела и подраздела:

- машинописным – 2 интервала;

- рукописным – 8 мм.

Содержание включает в себя номера и наименования разделов и подразделов с указанием номера страниц.

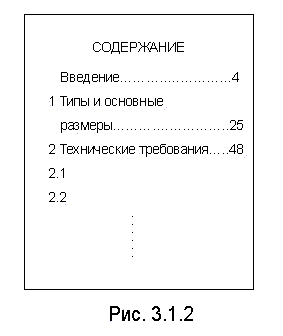

Слово « СОДЕРЖАНИЕ» записывают в виде заголовка (симметрично тексту) прописными буквами (рис. 3.1.2) [5].

Внутри пунктов и подпунктов могут быть перечисления. Перед каждой позицией перечисления ставиться дефис или при необходимости ссылки в тексте документа на одно из перечислений, строчную букву, после которой ставиться скобка. Для дальнейшей детализации перечислений необходимо использовать арабские цифры, после которых ставиться скобка, а запись производится с абзацного отступа:

а)

б)

1)

2)

Каждый пункт, подпункт и перечисление записывают с абзацного отступа. В конце перечисления, если за ним следует ещё перечисление, ставят точку с запятой.

Нумерация страниц сквозная, первой страницей является титульный лист, но номер страницы пишется со второго листа введения.
