Общие требования к оформлению дипломного проекта

- название книги;

- место издания книги. Место издания пишется всегда полностью, кроме городов Москва (М) и Ленинград (Л);

- издательство и год издания;

- объём книги в страницах либо конкретные страницы из неё;

Пример 1:

1. Савельев Н.В. Курс общей физики: Учебное пособие для студентов. – 2-е изд. перераб. – М: Наука, 1992. – Т1-3. – 432 с.

Пример 2:

2. Надежность технических средств / Детков В.К., Проников А.И., Дониловский А.М., Сидоров А.П. – М.: Наука, 1983. – 120 с.

Пример 3:

4. Волоконная оптика и приборостроение/М.М.Бутусов, С.Л.Галкин, С.П.Оробинский и др.; Под общ. ред. М.М.Бутусова. – Л.: Машиностроение, 1987. – С.214-227.

Сведения о статьях из периодического журнала содержат:

- название статьи;

- Ф.И.О. автора (или авторов). Если авторов не больше четырёх, то их записывают всех после названия через косую черту. Если авторов больше четырёх, то после названия через косую черту записывают первых троих и пишут «и др.», как в примере 4;

- наименование издания;

- наименование серии, если есть;

- год выпуска;

- номер тома;

- номер издания;

- номера страниц, на которых помещена статья.

Пример 4:

5. Интенсификация перевозок на железнодорожном транспорте / Н.С.Конарев // Вестник ВНИИЖТ. – 1985. – №2. – С.1-5.

6. Методы сглаживания спектра усиления эрбиевых волоконных усилителей / Е.М.Дианов, В.И.Карпов, А.С.Курков и др. // Квантовая электроника. – 1996. – Т.23, №12. – С.1059-1064.

Стандарты оформляют, как показано в примере 5.

Пример 5:

7. ГОСТ 12.1.003-76. Шум. Общие требования безопасности. Введ. 01. 07. 79. – М: Издательство стандартов, 1979. – 16с.

Сведения о проектной и технической документации:

- заглавие;

- вид документа;

- организация, выпустившая документ;

- город;

- год выпуска.

Пример 6:

8. Прейскурант № 01-1-980. Оптовые цены на рельсы и др. изделия для ж. д. транспорта: Утв. Госкомцен СССР 12.08.67: Ввод в действие 01.01.68. – М. Прейскурант-издат, 1967. – 120 с.

Графический материал

При разработке дипломного проекта некоторые иллюстрационные чертежи, например, схемы, таблицы, диаграммы, графики, должны быть выполнены в виде демонстрационных плакатов[3]. Их должно быть шесть.

Плакаты выполняются карандашом на плотной чертёжной бумаге формата А1. ГОСТ 2.301-68 устанавливает основные и дополнительные форматы чертежей. Основные форматы приведены в таблице 3.6.1. Дополнительные форматы получают из основного путем увеличения короткой стороны в кратное число раз (таблица 3.6.1).

Таблица 3.6.1 – Размеры сторон основных форматов, мм

Кратность

Форматы

А

А2

А3

А4

1

841 x 594

594 x 420

420 x 297

297 x 210

2

3

841 x 1783

594 x 1261

420 x 891

297 x 630

4

841 x 2378

594 x 1682

420 x 1189

297 x 841

5

594 x 2102

420 x 1486

297 x 1051

6

420 x 1783

297 x 1261

7

420 x 2080

297 x 1471

8

297 x 1682

9

297 x 1892

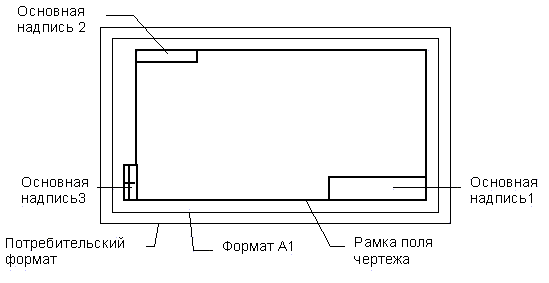

Графическое изображение должно занимать не менее 75 % листа. В зависимости от расположения изображений лист формата А1 можно располагать вертикально либо горизонтально. На листе потребительского формата определяют центр и относительно него вычерчивают тонкой сплошной линией границу формата А1 (841 х 594), затем от линии формата проводят рамку поля чертежа сплошной основной линией, как показано на рисунке 3.6.1.

Рисунок 3.6.1
