Здания и сооружения из монолитного железобетона

Подбор сечения арматуры для главной балки

Приняты ранее: арматура продольная класса A-II, Rs=270 МПа; поперечная арматура класса A-I, Rsw=170 МПа; бетон марки М250, Rb=11 МПа, Rbt=0,88 МПа, mб1=0,85. По моменту МВ=186 кНм уточняем размер поперечного сечения ригеля при x=x/h0=0,35 по формуле (6.12) при r0=1,8:

(6.12)

что меньше принятого предварительно h0=60-6=54 см; условие (6.12) удовлетворяется.

Арматура в пролете рассчитывается по формулам тавровых сечений с полкой в сжатой зоне, а на опоре – как для прямоугольных сечений. Параметры A0, h и x принимаются по [2, стр. 38, прил. III, табл. 3].

Подбор сечения арматуры в крайних пролетах: М1=288 кНм; ширина полки таврового сечения b'п=(600/6)*2 + 30=230 см; h0=60-4,5=55,5 см, арматура в два ряда; расположение границы сжатой зоны определяется по условию

M£Rbmб1b'пh'п(h0-0,5h'п);

28800<11(100)*0.85*230*8*(55,5-0,5*8)=88500 кНсм.

Условие соблюдается, граница сжатой зоны проходит в полке, сечение рассчитывается как прямоугольное шириной b'п=230 см:

по [2, стр. 38, прил. III, табл. 3] определяется h=0,975; x=0,05; вычисляется площадь сечения растянутой арматуры

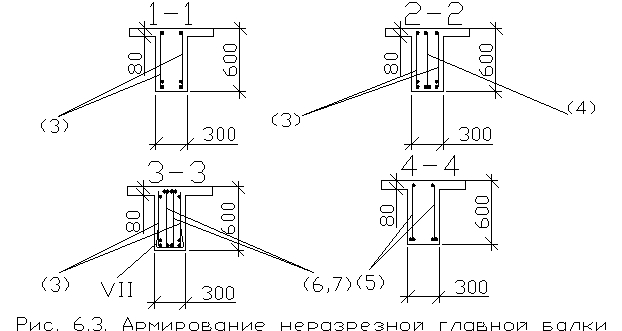

принимается 4Æ20 A-II+2Æ22 A-II, As,ф=12,56+7,6=20,1 см2 (рис. 6.3, каркасы (3) и (4)).

В среднем пролете M2=162 кНм;

h=0,99;

Принимаются два каркаса (5) в каждом по 2Æ20 A-II, всего 4Æ20 A-II, As,ф=12,56 см2.

Верхняя арматура в среднем пролете определятся по моменту М2min=-67,2 кНм.

Сечение прямоугольное 60х30 см, h0=60-4,5=55,5 см:

h=0,957;

Принимается 2Æ18 A-II; As=5,09 см2 (см. каркасы (5)). Подбор арматуры на опоре В: МB’=-186 кНм; сечение прямоугольное 60х30 см; h0=60-6=54 см.

h=0,87;

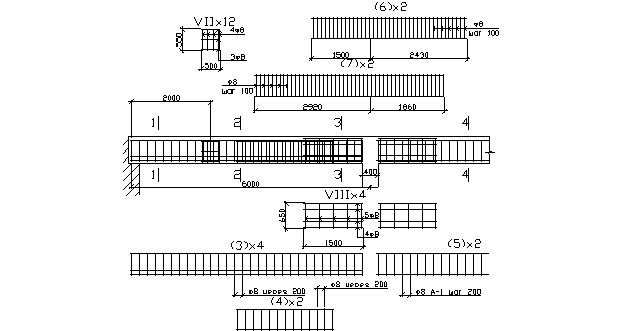

Принимается 4Æ22 A-II, As=15,2 см2, каркасы (6) и (7), рис. 6.3.

Конструктивное решение заданного узла

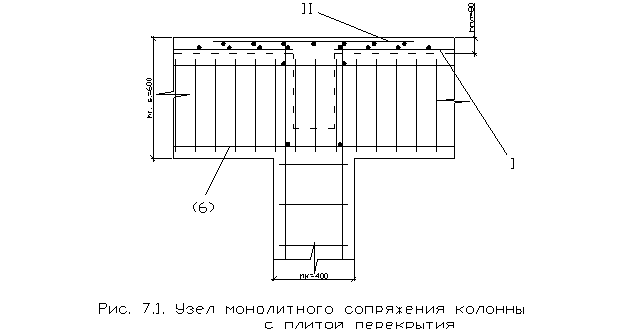

Рассматривается конструктивное решение узла монолитного сопряжения колонны с плитой перекрытия (рис. 7.1).

В месте сопряжения колонны с главной балкой, выпуски продольной арматуры колонны связываются при помощи конструктивной поперечной арматуры Æ8 A-I с каркасом (6) главной балки. Места обрыва продольной арматуры колонны свариваются с сетками I и II балочной плиты, что обеспечивает жёсткое закрепление арматурного каркаса в рассматриваемых элементах.
