Здания и сооружения из монолитного железобетона

с – коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие, принимаемый в соответствии с указаниями [1.1, стр. 9, 10, пп. 5.3-5.6], для горизонтальной поверхности, с=1.

Рн=1,5*1=1,5 кН/м2.

Согласно [1.1, стр. 4, п. 1.7] вес снегового покрова IV района, уменьшенный на 0,7 кН/м2 относится к длительным нагрузкам

рсн, дл=1,5-0,7=0,8 кН/м2.

Значения постоянных и временных нагрузок приведены в табл. 5.1.

Т а б л и ц а 5.1

Вид нагрузки

Нормативная нагрузка, кН/м2

Коэффициент перегрузки, n

Расчётная нагрузка, кН/м2

1. Постоянная

кровля

цементный раствор

шлакобетонный слой

0,3

0,4

0,45

1,1

1,3

1,3

0,33

0,52

0,59

å

gн=1,15

g=1,44

2. Временная

длительная, рдл+pсн, дл

кратковременная, Рн

6,5

1,5

1,2

1,2

7,8

1,8

å

рн=8

p=9,6

Плита

Расчетная схема плиты представляет собой многопролетную неразрезную балку, загруженную равномерно распределенной нагрузкой.

Собственная масса плиты gн=0,08*25=2 кН/м2.

Погонная нагрузка принимается на ширину плиты, равную 1 м.

Для данного случая погонные расчетные нагрузки по табл. 5.1 будут равны (с учетом массы плиты h=8 см):

g=1,44+1,1*2 =3,64 кН/м;

р=9,6 кН/м;

q=g+р=3,64 + 9,6=13,24 кН/м.

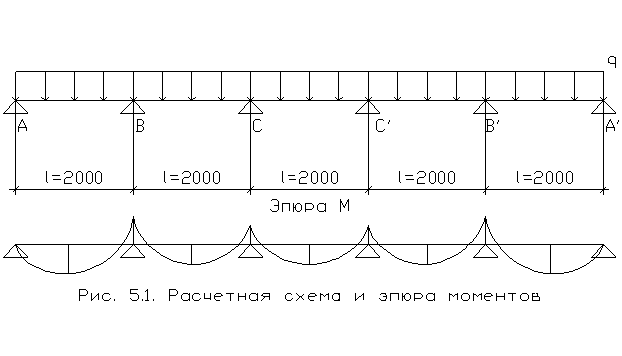

В расчете неразрезных плит с учетом пластических деформаций значения изгибающих моментов при равных или отличающихся не более чем на 20% пролетах принимаются по равно моментной схеме (независимо от вида загружения временной нагрузкой) равными (рис. 5,1):

в крайних пролетах

в среднем пролете и над средними опорами

над вторыми от края опорами

Второстепенная балка

Расчетная схема второстепенной балки представляет собой, так же как и расчетная схема плиты, неразрезную многопролетную балку, загруженную равномерно распределенной нагрузкой. Предварительные размеры сечения второстепенной балки были приняты 45х20 см. Для определения расчетных пролетов задаемся размерами главной балки:

bг. б=0,5h=30 см.

Расчетные пролеты второстепенной балки будут: средние пролеты (равны расстоянию в свету между главными балками) l02=l2-bг. б=6-0,3=5,7 м; крайние – равны расстоянию от оси опоры на стене до грани сечения главной балки

где

l1 и l2 – пролеты балки;

а – привязка разбивочной оси к внутренней грани стены;

В – длина опорного конца балки на стене.

Сбор нагрузок

Погонную нагрузку на балку принимают на ширину грузовой площади, равную 2 м (расстоянию между осями второстепенных балок). Для данного случая (см. табл. 5.1) расчетные погонные нагрузки будут иметь значения с учетом массы балки по принятым размерам

g=2*(1,44 +2,2)+0,37*0,2*25*1,1=7,28+2,04=9,32 кН/м,

где

0,37*0,2 м – размеры сечения балки за вычетом толщины плиты h = 8 см;

1,1 – коэффициент перегрузки для собственной массы конструкций;

25 – плотность бетона, кН/м3;

рдл (длительная)=2*7,8=15,6 кН/м;

ркр (кратковременная)=2*1,8=3,6 кН/м;

р (полная)=2*9,6=19,2 кН/м;

полная

q=g+р=9,32+19,2=28,52 кН/м.

Расчетные моменты:

а) в крайних пролетах

б) в средних пролетах и над средними опорами

в) над вторыми от края опорами
