Аппараты для магнитной обработки водонефтяных эмульсий типа УМП

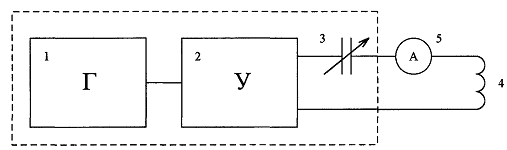

1 - генератор, 2 - усилитель мощности, 3 - батарея конденсаторов, 4 - индуктор,

5- амперметр.

Рис. 6 - Блок-схема установки УМП-159-006:

Технические характеристики УМП-159-006:

1. Установка позволяет создавать магнитные поля дискретно на частотах 11, 15, 19, 23,27, 31 Гц.

2. Индуктор обеспечивает создание магнитного поля в кольцевом зазоре размером 35 мм между внутренним и внешним магнитопроводами.

3. Постоянная установки по току возбуждения: 26 мТл/А.

4. Погрешность частоты не превышает 0,5 Гц.

5. Максимальное значение напряжения на выходе усилителя мощности 65 В, максимально допустимый ток 6 А кратковременно.

6. Питание: 220 В, 50 Гц.

7. Температура окружающего воздуха для блока управления и индуктора - -10 - +30 ¦С.

Установка УМП-325-005 состоит из блока управления, расположенного в металлическом корпусе с замком и соединяемого с ним внешнего индуктора с сердечником, врезаемого в трубопровод. Поток жидкости обрабатывается переменным магнитным полем с импульсным изменением напряженности, направленным поперек потока. Индуктор соединяется с блоком управления кабелем (рис. 7).

а)

б)

Рисунок 7- Электромагнитная установка УМП-325-005:

а) блок управления; б) индуктор установки

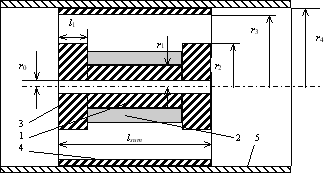

Индуктор (схема конструкции представлена на рис. (8) состоит из центрального магнитопровода 1, на который навита обмотка 2, боковых магнитопроводов 3 и магнитопровода 4, примыкающего к внутренней стенке трубы 5.

Рис. 8- Схема конструкции индуктора магнитной установки УМП

Технические характеристики установки УМП-325-005:

Диаметр проходного канала, мм

100

Площадь перекрываемого сечения, мм2

7850

Величина магнитной индукции, Тл

0,1

Частота изменения переменного магнитного поля, Гц

10 - 100

Дискретность регулировки частоты магнитного поля, Гц

10

Максимальная мощность установки, кВт

0,3

Максимальная температура перекачиваемой жидкости, оС

100

Максимальное давление перекачиваемой жидкости, МПа

до 6,4

Тип присоединения к трубопроводу

Фланцевое

по ГОСТ 12821-80

Электромагнит индуктора расположен непосредственно в потоке обрабатываемой жидкости, и может создавать незначительные гидравлические сопротивления.

Блок управления установки предназначен для эксплуатации в закрытых помещениях с температурой от -20 до +500С. (при температуре окружающего воздуха ниже-100С необходимо закрыть вентиляционные отверстия металлического корпуса установки). Индуктор устанавливается на открытом воздухе (допускается заглубление) при температурах от-50 до +500С. (при условии, что перекачиваемая жидкость имеет температуру 10 800С). Так как индуктор имеет значительную массу, запрещается его установка в подвешенном состоянии. Токоввод на индукторе должен находиться в вертикальном положении. Токоввод залит для герметизации полимерной композицией.
