Аппараты для магнитной обработки водонефтяных эмульсий типа УМП

Электромагнитные установки УМП (ТУ 39-80400-007-99) разработаны авторами при участии А.Б. Лаптева, В.И. Максимочкина, В.С. Кузнецова для обработки водонефтяных эмульсий и вод системы ППД. Разработано три типа установок, отличающиеся конструкцией индуктора и блоком управления.

Установка УМП-108-014 разработана по заданию ОАО "Белкамнефть" для обработки водонефтяной эмульсии Вятской площади Арланского месторождения. Включает индуктор, соединенный кабелем с блоком управления (рис. 1).

а)

б)

Рис. 1- Электромагнитная установка УМП-108-014:

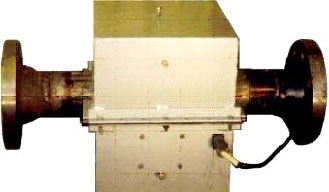

а) блок управления; б) индуктор установки

Индуктор состоит из магнитопровода, изготовленного из трансформаторного железа, между полюсами которого помещена труба из нержавеющей стали. Внутри трубы размещена вставка из трансформаторного железа- магнитный сердечник. Для возбуждения магнитного поля на полюса надеты катушки из провода диаметром 1,2 мм по 400 витков.

Блок управления состоит из генератора гармонических колебаний с фиксированными частотами, усилителя мощности и батареи конденсаторов (рис. 2).

Технические характеристики УМП-108-014:

1. Установка позволяет создавать магнитное поле на 10 фиксированных частотах: 10, 20, 30, 40, 50, 60, 70, 80, 90 и 100 Гц.

2. Индуктор обеспечивает создание магнитного поля в зазоре шириной не более 110 мм.

3. Максимальное значение индукции магнитного поля в зазоре электромагнита при внутреннем сердечнике представлены в табл. 3.

4. Постоянная установки по току возбуждения: 2 мТл/мкА.

5. Погрешность частоты не превышает 1 Гц.

Рис. 2 - Схема установки УМП-108-014

Таблица 3

Максимальное значение индукции магнитного поля

Частота, Гц

Максимальное значение индукции, Тл

10

0,14

20

0,13

30

0,12

40

0,11

50

0,10

60

0,09

70

0,08

80

0,07

90

0,06

100

0,05

6. Максимальное значение напряжения на выходе усилителя мощности 50 В, максимально допустимый ток 7 А кратковременно.

7. Питание: 220 В, 50 Гц.

8. Температура окружающего воздуха: для блока управления -

-10 - +20 0С; для индуктора - -50 - +50 0С.
