Расчетная часть

Максимальный момент будет равен

где x - расстояние от точки 1 до точки с максимальным моментом

Рx - давление воды в точке с максимальным моментом

Условие прочности имеет вид:

где W = 2200см3 = 2200·10-6 м3 - момент сопротивления шпунта

Ларсен-IV;

R = 210 МПа - расчётное сопротивление стали.

Условие выполняется.

Подбор крана

Кран подбираем исходя из двух параметров: веса монтажного блока и высоты его подъема. Вес блока 9 т., высота подъема 10 метров. Исходя из этих условий из справочника «Строительные краны» выбираем кран РДК-25.кран оснащается стреловым оборудованием. Стрелы длинной 13,5 м ;18,5 м; 23,5 м; 28,5 м; 33,5 м.

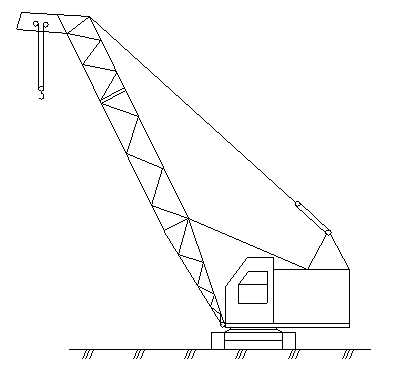

Рисунок 13. Схема крана

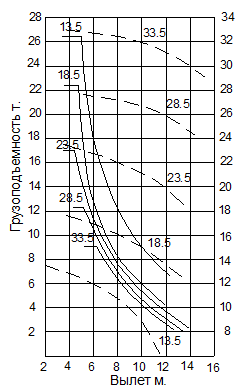

Рисунок 12. Монограмма грузоподъемности.

-¾¾¾¾ грузоподъемность

- - - - - - - - подъем крюка
