Расчетная часть

Расчет мостика под буровую машину КАТО-50ТНО-YSIII

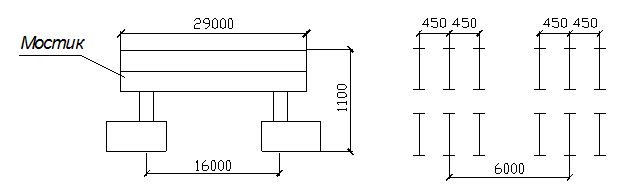

Рисунок 4. схема мостика (состав сечения I 55 -12 шт.)

1. Проверка сечения подпорного мостика

а) определение изгибающих моментов

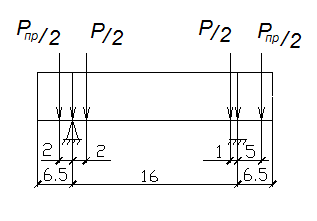

Рисунок 5. Расточная схема мостика

PKATO = 80 т. (с учетом оборудования)

Рр = n × RKATO × 0,9 ,

где 0,9 – коэффициент учитывающий, что одна нить мостика может быть догружена на 90% погрузкой от КАТО;

n = 1,1 – коэффициент перегрузки.

Рр = 1,1 × 80 × 0,9 = 79,2 = 79 т.

Рq = 57,7 т. – масса мостика.

qн = = 0,955 т/м.

qл = qн ×1,1 = 0,955 × 1,1 = 1,09 т/м.

Рпр =1,1 т – масса противовеса мостика

Находим опорные реакции RА и RВ

RВ = = 643,1 кН.

RА = = 573,0кН.

МА = -qл × = -1,09 × - 5,5 × 2 = - 3403 кН×м

МВ = -qл × = -1,09 × - 5,5 × 5 = - 505,3 кН×м

Мср = = 518,1 кН×м

б) Проверка сечения

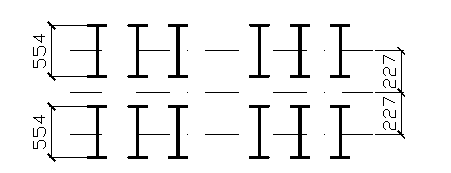

Рисунок 6. сечение настила.

Ix = 2× (Ii + a2 × Fi ) × n = 2 ×(54080 + 27,72 × 10,6) × 3 =812476 см4.

Ix = n × Ixi = 139247,83 × 6 = 835487 см4,

где Ixi - момент инерции одного двутавра I 55;

F – площадь одного двутавра I 55

n – количество двутавров.

W = = 30162 см3.

= 1717,7 кН/см2 < Rp = 2000 кН/см2.

2. Определение прогиба

f1 = =1,42 мм.

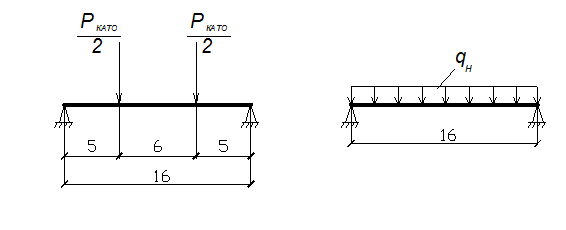

Рисунок 7. Расчетные схемы

f2 = = 0,48 см.

f = f1 + f2 = 1,42 + 0,48 = 1,9 см.

f = 1,9 см < [ f ] = ×l = 4 см.

Условие выполнено.

5.2. Расчет металлической опалубки

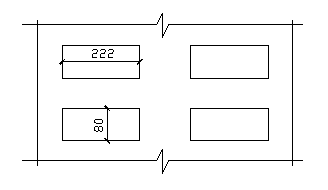

Рисунок 8. Схема опалубки

Стальную обшивку рассчитываем по формуле теории тонких пластин.
