Определение параметров дороги расчетами.

где i пр = 0.02 -дополнительный продольный уклон отгона виража (СНиП, п.3.29).

Рис. 1.2. Схема отгона виража

Видимость пути

Для обеспечения безопасности движения с расчетной скоростью водитель должен видеть дорогу на определенном расстоянии, называемом расстоянием видимости поверхности дороги (рис. 1.3), которое равно:

SВД = l1+ST+l0 = 27,8 + 106 + 10 = 143,8 м,

где l1=v/3,6 - путь, проходимый автомобилем за время реакции водителя, равное 1сек;

Sт - длина тормозного пути:

lо - запас расстояния (5-10м)

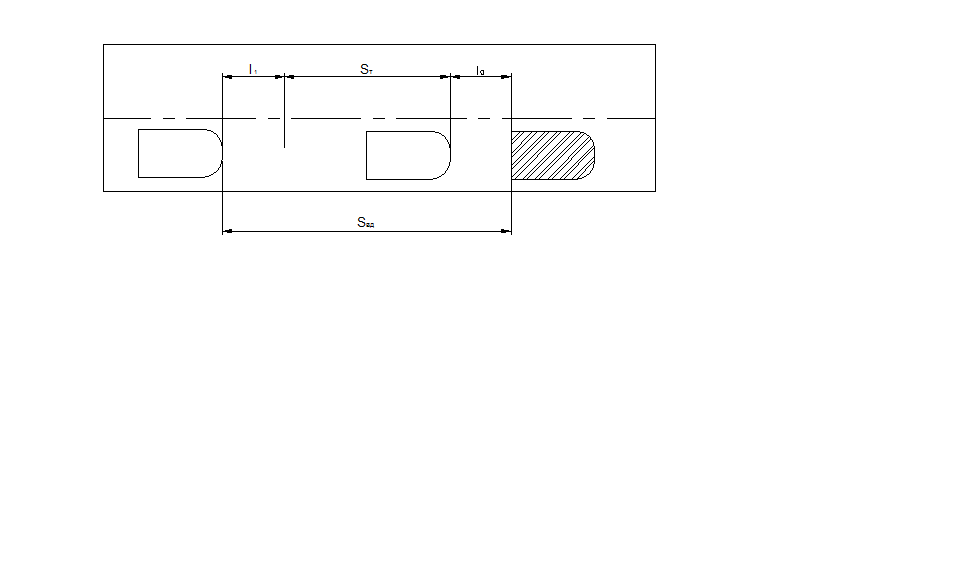

Рис. 1.3. Схема видимости поверхности дороги

3.5

Определение наименьших радиусов вертикальных кривых.

Наименьший радиус выпуклой кривой устанавливается из условий видимости дороги:

,

где d=1,2 м - высота луча зрения водителя над поверхностью дороги.

Наименьший радиус вогнутой кривой определяется из условия ограничения величины центробежной силы:

Определение уширения проезжей части на кривых

Величина уширения устанавливается для принятых в проекте радиусов поворота (рис. 1.4). При движении по кривой ширина проезжей части, занимаемой автомобилем, увеличивается (рис. 1.5). Она находится по формуле:

,

где L = 12 - расстояние между задней осью и передним буфером автомобиля;

К = 563 - радиус кривой.

Учет зависящих от скорости движения отклонений автомобиля от средней траектории производится по эмпирической формуле:

Полная величина уширения:

eП = 2  (е+ еV) = 2  (0,128 + 0,21) = 0,676 м

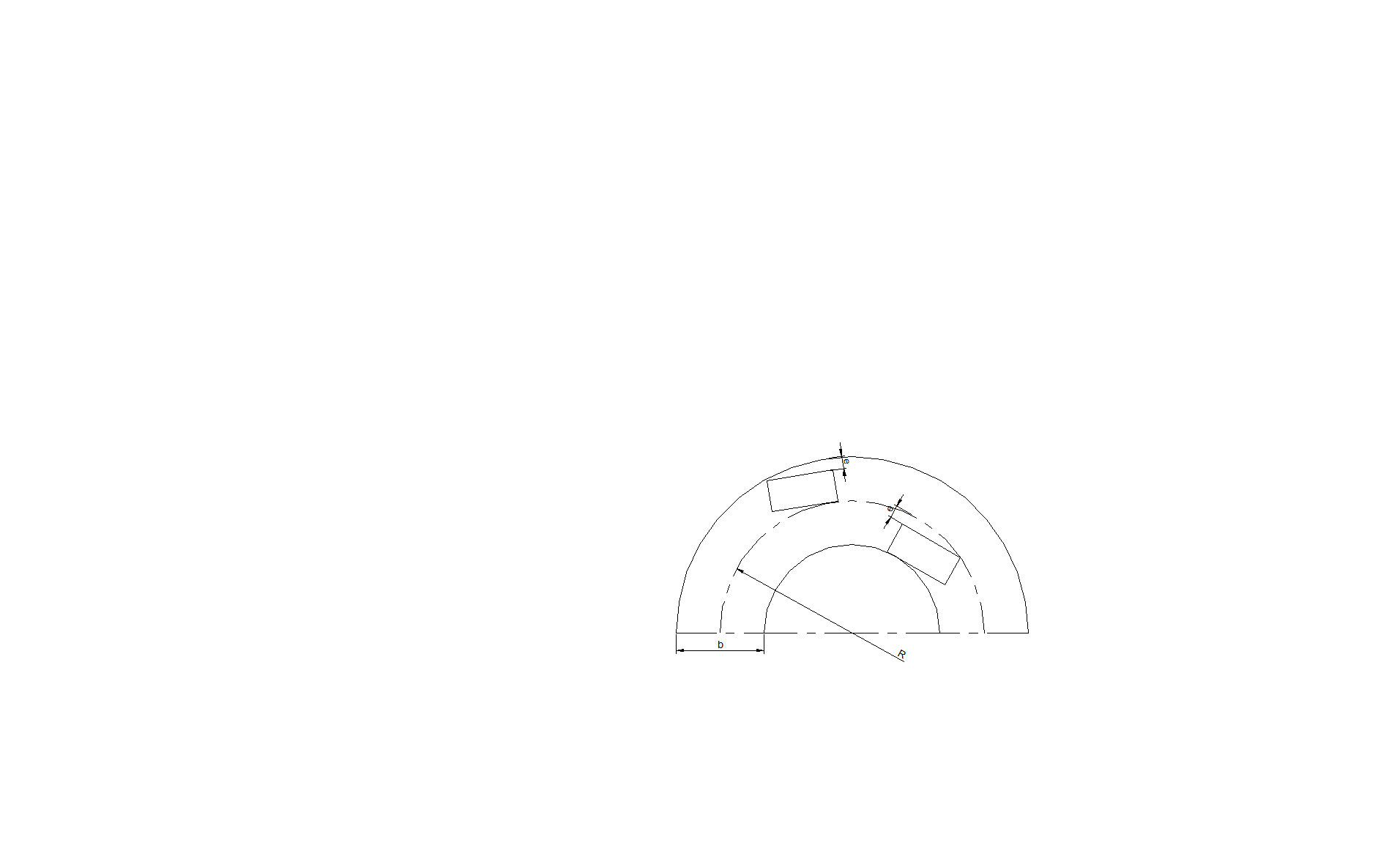

Рис. 1.4. Схема поворота автомобиля

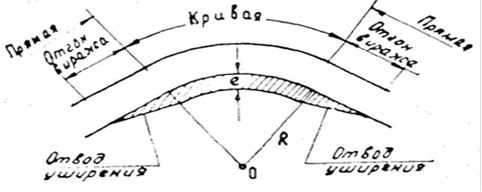

Рис. 1. 5. Отвод уширения проезжей части

Определение максимального продольного уклона дороги

Максимальный продольный уклон устанавливается по условиям сцепления ведущих колес автомобиля с покрытием при трогании с места.

По условиям сцепления при трогании с места:

imax =  -f – j = 0,5 – 0,02 – 0,24 = 0,24

где - коэффициент сцепного веса - отношение веса, приходящегося на ведущие оси ко всему весу

автомобиля;

j-коэффициент сопротивления инерции:

где а = 0,5-ускорение;

g = 9,8- ускорение силы тяжести;

- коэффициент, учитывающий инерцию вращающихся частей автомобиля;

 = 1 + 0,06  K2 = 1 + 0,06  7,822 = 4,67

где К = 7,82-передаточное число в коробке скоростей.
