Способ переработки отработанных сорбентов газоочистных установок металлургического производства

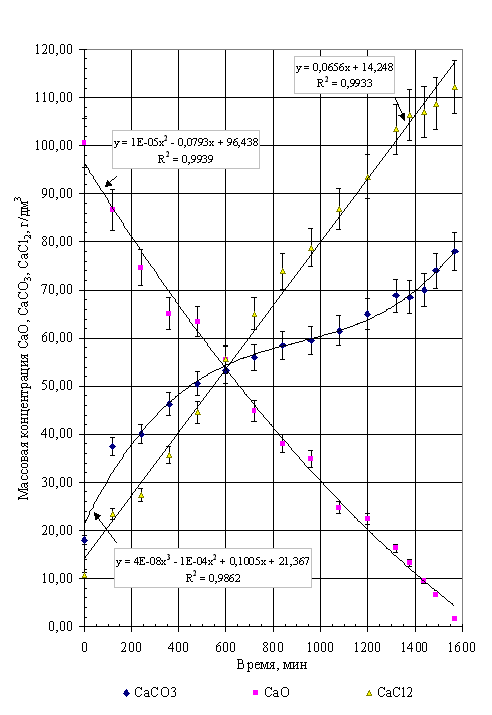

Рисунок 1 Зависимость концентрации СaO, CaCO3, CaCl2 в сорбенте от времени в ходе промышленных испытаний на газоочистной установке магниевого производства

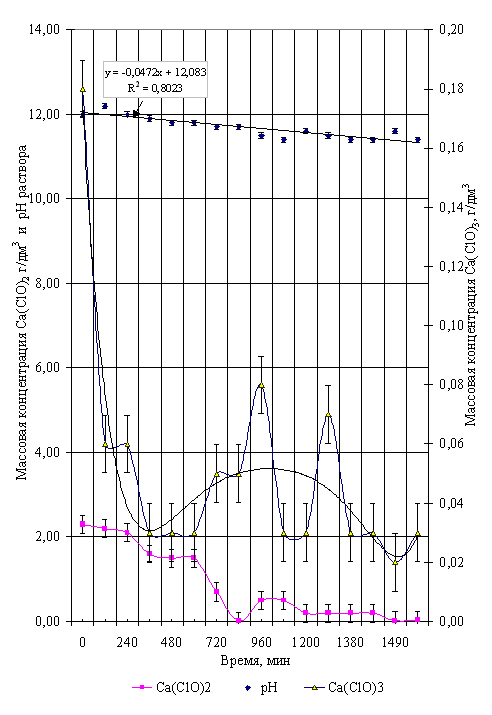

Рисунок 2 Зависимость концентрации Сa(СlO)2, Ca(ClO3)2, pH сорбента от времени в ходе промышленных испытаний на газоочистной установке магниевого производства

Высокое концентрация карбоната кальция, как следствие карбонизации сорбента, и низкая концентрация CaCl2 в суспензии не позволяют использовать пульпы такого состава непосредственно для переработки и получения товарного хлорида кальция или продуктов на его основе. Для увеличения содержания хлорида кальция было бы целесообразно использовать растворы указанного состава для очистки газовых выбросов от хлористого водорода.

Для уменьшения потерь оксида кальция и конверсии карбоната кальция в хлорид исследована возможность использования отработанных с карбамидом сорбентов для очистки газов печей обезвоживания от хлористого водорода и карналлитовой пыли. Результаты испытаний представлены в табл. 3 и 4.

Полученные данные показывают, что в процессе очистки газов от HCl в орошающем растворе увеличивается концентрация солевых примесей (NaCl, KCl, MgCl2 и др.) вследствие повышенного пылеуноса из печей обезвоживания карналлита. Концентрация хлорида кальция возрастает более чем в два раза за счёт конверсии карбоната кальция в хлорид и использования тепла очищаемого газа. В тоже время использование отработанного сорбента позволяет сократить время срабатывания и соответственно количество уловленных солей в сравнении с использованием известкового молока.

Таблица 3

Результаты исследования изменения состава раствора водно-содовой газоочистки при работе на отработанном известковом молоке (опыт 1)

Время,

мин

Концентрация компонентов

газовой смеси

Массовая концентрация компонентов суспензии, г/дм3

До

очистки, % об.

После очистки (I система), % об.

После очистки (II система), % об.

Сl2

HCl

Сl2

HCl

Сl2

HCl

CaO

CaCO3

CaCl2

Ca(ClO)2

Ca(ClO3)2

рН

MgСl2

KCl

NaCl

Сумма хлоридов калия, натрия, магния

0

0,0044

0,131

0,0006

0,0080

0,0000

0,000

15,1

54,0

-

0,34

0,50

11,5

16,63

3,3

4,2

24,13

30

0,0115

0,419

0,0015

0,0098

0,0007

0,000

10,7

60,0

110,1

4,00

0,70

11,4

20,77

5,5

5,1

31,37

60

-

-

-

-

-

-

8,4

58,5

119,6

3,90

0,96

11,4

21,80

5,3

5,4

32,50

90

0,0095

0,331

0,0013

0,0068

0,0000

0,000

7,3

49,5

126,8

2,80

1,40

10,9

25,90

7,3

4,9

38,10

120

-

-

-

-

-

-

6,2

48,5

153,2

2,40

1,50

9,4

26,90

9,4

5,3

41,60

150

0,0123

0,530

0,0014

0,0000

0,0009

0,000

4,5

44,5

176,5

1,30

0,76

9,2

-

-

-

-

180

-

-

-

-

-

-

2,8

34,5

179,3

0,60

0,26

8,8

-

-

-

-

210

0,0076

0,786

0,0008

0,0003

0,0000

0,000

0,6

27,5

192,8

0,38

0,19

8,7

29,00

13,6

8,0

50,60

215

-

-

-

-

-

-

0,6

25,5

199,4

0,31

0,10

8,5

30,08

13,7

8,3

52,08

240

-

-

-

-

-

-

0,0

13,0

221,6

0,28

0,28

6,7

31,27

14,3

8,5

54,07

260

-

-

-

-

-

-

0,0

-

230,6

0,30

0,22

5,9

33,65

15,2

8,8

57,65

272

-

-

-

-

-

-

0,0

0,0

243,6

0,40

0,22

3,2

36,02

16,2

11,4

63,62

Перейти на страницу: 1 2 3 4 5 6

Другое по теме

Литье
Процесс литья под давлением имеет более чем вековую историю. Главными его преимуществами является возможность получения заготовок с минимальными припусками на механическую обработку или без неё и минимальной шероховатостью необработанных поверхностей, обеспечение высокой производительности и низкой трудоёмкости изготовл ...

Основы обратноосмотической обработки воды
Метод обратного осмоса заключается в фильтрации растворов под давлением через специальные полупроницаемые мембраны, пропускающие молекулы растворителя и полностью или частично задерживающие молекулы либо ионы растворенных веществ. В основе метода лежит явление осмоса – самопроизвольного перехода воды через полупроницаем ...

© Copyright 2013 -2014 Все права защищены.

www.guidetechnology.ru
