Геодезические работы

Разбивка осей опор моста

Разбивочные работы выполняются с помощью геодезической сети мостовой триангуляции. При этом центр каждого фундамента определяют многократной прямой засечкой с трёх пунктов мостовой триангуляции. В этой работе должно участвовать столько теодолитов, со скольких пунктов мостовой триангуляции ведётся разбивка центра фундамента. На рисунке 3 приводится схема разбивки прямыми засечками центра фундамента опоры с пунктов 1, 2 и 3.

По известным длинам 1-2, 2-3 и 2-К и углам g1=75° и g2=80° аналитически вычисляются углы a1 и a2. Теодолитами, установленными в точках 1 и 3 на пересечении визирных осей находят положение точки. При этом теодолитом, установленным в точке 2 проверяют расположение точки К в створе оси моста (несоосность допускается не более 1,5 см). Найденное таким образом положение центра фундамента закрепляют на противоположных берегах визирными точками. Временное закрепление центра фундамента в русле реки осуществляют плавающим буйком или сваей, которые служат ориентиром для забивки шпунта или установки оборудования. Окончательную разбивку фундамента выполняют после подготовки площадки для его сооружения.

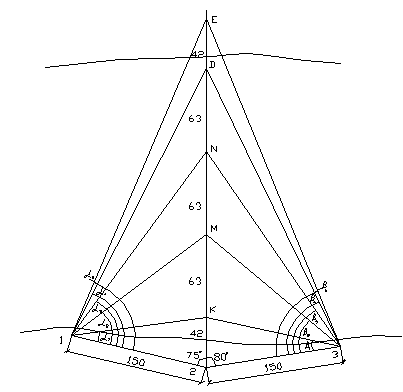

Рисунок 3. Схема разбивки оси моста.

Таблица 3.

Пункт стояния

Наблюдаемый пункт

Расстояния

Измеренные направления

1

K

M

N

D

E

144.8

159.2

194

240.5

275.2

22˚25’

49˚40’

65˚00’

72˚08’

74˚20’

2

K, M, N, D, E

42, 63, 63, 63, 42

0

3

K

M

N

D

E

148.7

167.8

205.3

253.1

288.3

23˚06’

50˚00’

65˚30’

73˚06’

76˚20’

Примечание: 1-2 =150 м, 2-3 =150 м.

Знаки 1, 2, 3 расположены на берегу реки, знак 2 - на оси мостового перехода.

Линейные измерения в сети производятся светодальномером RED-2, угловые измерения - теодолитом 2Т2. Высотное положение знаков условно не рассматривается.
