Счетчики

Для повышения быстродействия в счетчике организован параллельный перенос. Параллельный перенос можно сделать в счетчике из 4-х разрядов, т.к. внутренняя схема "И" JK-триггера имеет три входа. Поэтому, при количестве разрядов счетчика больше 4, счетчик разбивается на группы, группа имеет четыре разряда и параллельный перенос, а между группами последовательный перенос. Время срабатывания этого счетчика определяется временем срабатывания JK-триггера.

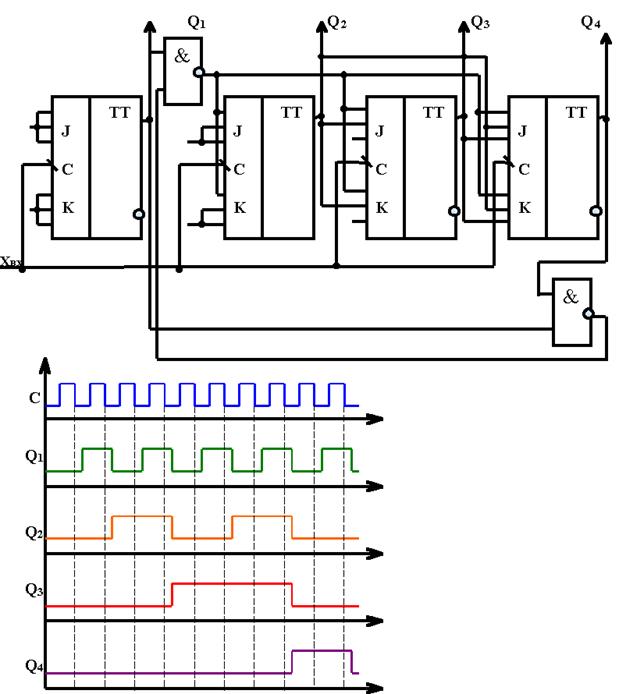

Десятичный счетчик.

Xвх

Q1

Q2

Q3

Q4

0

0

0

0

0

1

1

0

0

0

1

0

1

0

0

1

1

1

0

0

1

0

0

1

0

1

1

0

1

0

1

0

1

1

0

1

1

1

1

0

1

0

0

0

1

1

1

0

0

1

1

0

0

0

0

Асинхронные счетчики с послед. переносом

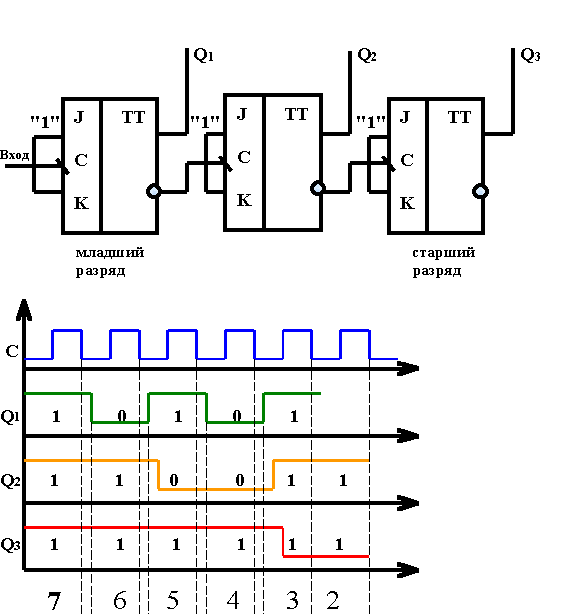

Асинхронный счетчик с последовательным переносом, работающий в режиме обратного счета.

Xст

Q1

Q2

Q3

0

1

1

1

1

0

1

1

1

1

0

1

1

0

0

1

1

1

1

0

1

0

1

0

1

1

0

0

1

0

0

0

1

1

1

1
