Строительство промышленного здания

Полы.

Полы в промышленном здании должны удовлетворять ряду требований. Они должны быть прочными, стойкими к истиранию, обеспечивать достаточную температурную стойкость, быть экологически чистыми, экономичными, и индустриальными. Для данного проекта предусмотрены сплошные полы, состоящие из следующих элементов (снизу вверх): гидроизол, щебень, гипсобетон.

Окна.

Окна в промышленном здании должны обеспечивать достаточную освещенность внутри помещения.

Окна ленточного типа с одинарным верхнеподвесным переплетом, открывающимся наружу. Высота окна 3600мм. Часть стены, находящаяся над оконными проемами должна опирается на специальные балки, устраиваемые по торцам окон и в средней части ленты остекления. Таким образом обеспечивается передача нагрузки от слоев кирпичной кладки, находящихся над лентой остекления. Светоаэрационных фонарей в здании не предусмотрено.

Ворота.

Для обеспечения въезда и выезда транспорта, а также прохода людей в здание, предусмотрены шесть сквозных распашных ворот, размером 4x5м. Крепление ворот осуществляется с помощью стального каркаса, состоящего из 2-х стоек, и балки, привариваемой к колоннам. Для въезда в помещение около здания устраивается пандус высотой 1.2 м. и шириной 4м., состоящий из сборных железобетонных блоков. Въезд в здание с пандуса производится посредством специальной наклонной дорожки, находящейся во внутреннем объеме здания, делаемой из бетона.

Теплотехнический расчет ограждающей конструкции.

Теплотехнический расчет наружной стены.

Теплотехнический расчет выполняется в соответствии с требованиями СНиП II-3-79*.

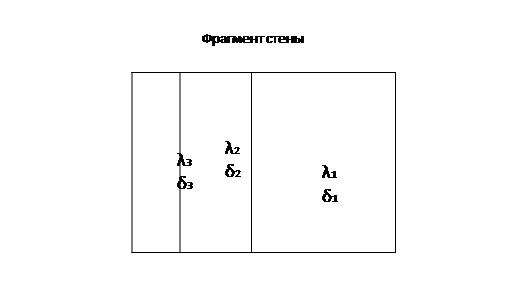

Стена состоит из следующих элементов:

цементно-песчаный раствор толщиной δ1 = 20 мм.

конструктивный материал стены Кирпич δ2

теплоизоляция из материала “пеноплекс” δ3

Расчет состоит из следующих этапов:

Определить влажностный режим внутри здания: исходя из СНиП 2.08.01-89*.

Влажностный режим нормальный. Температура внутри здания tн=180С, а относительная влажность внутреннего воздуха φ= 55% (По таблице 1).

Определить зону влажности района строительства.

Зона влажности – сухая (По приложению 1)

Определить условия эксплуатации ограждающих конструкций проектируемого здания согласно СНиП II-3-79*. Устанавливается по приложению 2 в зависимости от влажностного режима помещений и зоны влажности района строительства.

Условие – А.

Определить приведенное сопротивление теплопередаче стены, исходя из условий энергосбережения. (п.2.1 СниП II-3-79* )

В качестве tот.пер = -8.7 0С (колонка 23) принимают температуру отопительного периода.

В качестве zот. пер = 230 сут. (колонка 22) принимают продолжительность отопительного периода (в сут.)

По таблице 4* определить αв = 8.7 Вт/0С*м2 – коэффициент теплоотдачи внутренней поверхности стены.

По таблице 6* определить αн = 23 Вт/0С*м2 – коэффициент теплоотдачи наружной поверхности стены.

Определить градусосутки отопительного периода

ГСОП=( tв- tот. пер) zот. пер, tв принимается равным 180С

ГСОП= 6141

Далее, исходя из известных значений ГСОП находят приведенное сопротивление теплопередаче методом интерполирования:

R0э.с. = 3.55 М2 0С/Вт

Определить толщину кладки стены из заданного материала.

Для этого следует указать физические параметры входящих в нее материалов (по приложению 3*):

Кирпич глиняный:

ρ = 1800 кг/м3 - плотность

λ1 = 0.70 Вт/м*С - коэффициент теплопроводности

Цементно-песчаный раствор:

ρ = 1800 кг/м3 - плотность

λ3 = 0.93 Вт/м*С - коэффициент теплопроводности

Пеноплекс:

ρ = 60 кг/м3 - плотность

λ2 = 0.025 Вт/м*С - коэффициент теплопроводности

Толщина стены: δ2 = 400мм.

Принимаем толщину кладки стены – 300 мм.

Рассчитать толщину теплоизоляционной плиты из пенопласта.

δ2 = 0.075 м.

Принимаем толщину теплоизоляционного слоя = 75 мм.

Рассчитать приведенное сопротивление теплопередаче

Rэ.сприв. = 1/αв + 1/ αн + δ1/λ1 + δ2/λ2 + δ3/λ3 = 3.61 М2 0С/Вт
