I. Проектирование плана пути железной дороги на перегонах

Основными целями при проектировании плана железной дороги являются обеспечение безопасности и высокой скорости движения поездов при минимальной стоимости строительных работ. Эти факторы определяют стоимость перевозок. Прямолинейное очертание пути в плане является наиболее рациональным с точки зрения безопасности и скорости, но значительно увеличивает стоимость работ. Исходя из этого, оптимальным является сочетание прямолинейных и криволинейных участков. Криволинейные участки выполняют в виде круговых кривых.

При переходе поезда с прямолинейного участка на круговую кривую возникает центробежная сила, действующая на вагоны поезда и на локомотив, которая смещает равнодействующую сил, действующую на вагон к наружному рельсу. Для избежания этого наружный рельс на закруглении должен быть выше внутреннего на величину:

,

где l = 1,52 м-ширина колеи;

v = 11,11 м/с - средневзвешенная скорость движения поездов различных категорий;

R = 2000 м-радиус кривой в плане (табл.2) [З].

Поскольку невозможно сразу в начале круговой кривой повысить рельс на высоту h, это возвышение делается постепенно вдоль переходной кривой. С ее помощью осуществляется сопряжение прямолинейного участка с криволинейным (рис1.1). Радиус переходной кривой меняется от R =  до R = Rкр. Переходную кривую разбивают по кубической параболе:

где q = const ≥ 10000

Уклон отвода возвышения определяем по формуле:

где vМАХ = 40 км/час- максимальная скорость движения поездов.

Длина проекций переходных кривых равна:

,

где i = 2,5-уклон отвода возвышения в промилях.

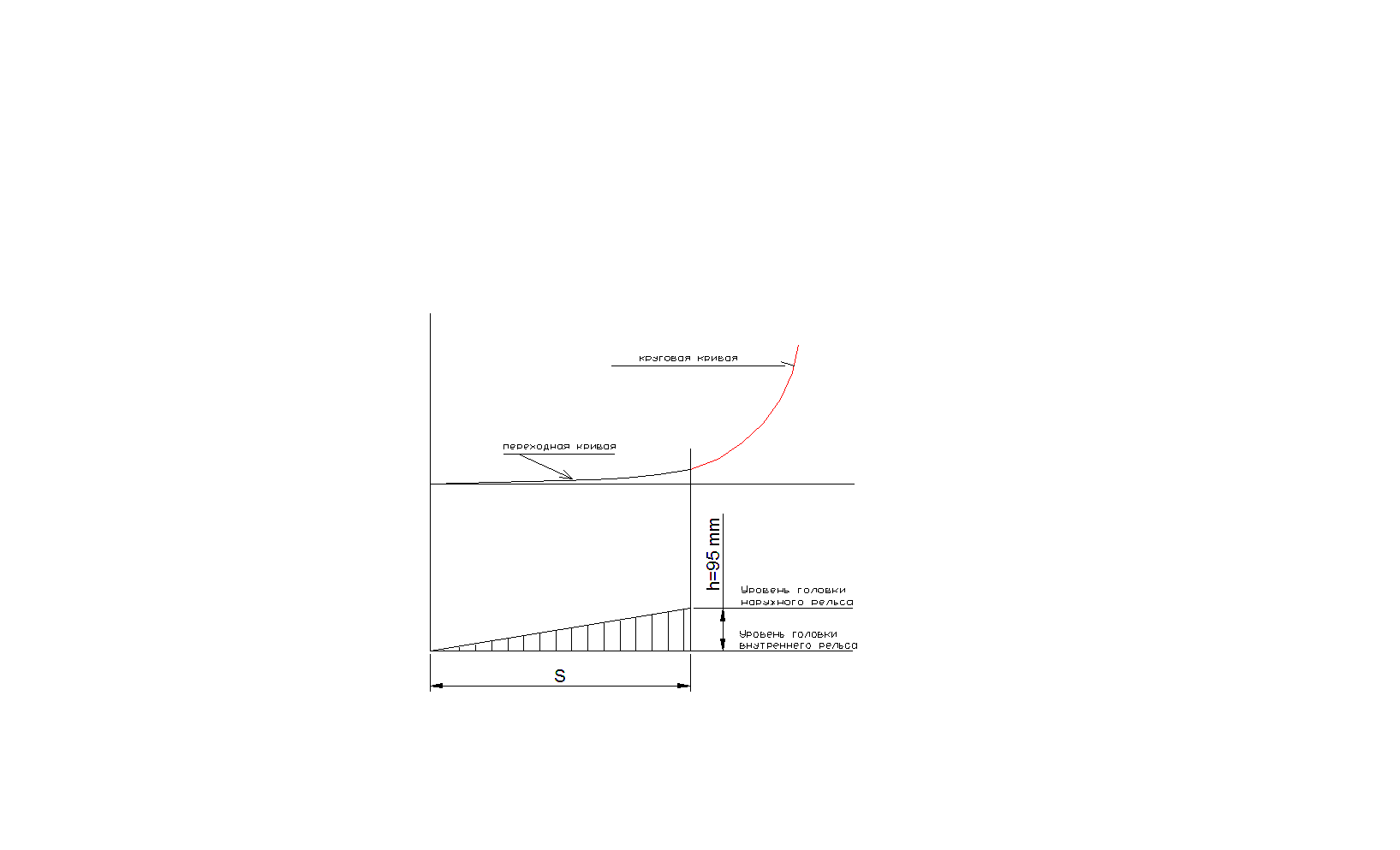

Рис 1.1. Эпюра отвода возвышения

x

10

20

30

40

50

y

0,02

0,13

0,45

1,06

2,08

I

I

.

Расчет числа путей в районном парке и количества парков

Расчет количества вагонов ведется для каждого рода грузов отдельно, исходя из характеристик выбранных типов специализированных вагонов для перевозки того или иного типа грузов. Среднесуточное количество вагонов, находящихся одновременно в порту и на железнодорожной станции, находится по формуле:

Здесь: - среднесуточное количество порожних вагонов, подаваемых для приёма грузов с водного транспорта.

где = 680000 – годовой объём прибытия груза по морю, т;

β = 0,75 – коэффициент, учитывающий долю грузооборота, связанного с железной дорогой;

q = 27 – средняя загрузка двухосного условного вагона;

IН = 365 – навигационный период данного порта, в днях;

К0 = 1 – коэффициент сдвоенных операций.

- среднесуточное количество вагонов, подаваемых под выгрузку определённого типа груза:

,

где = 680000 – годовой объём выгрузки по каждому роду груза, т;

IB = 365 – период поступления грузов в порт по железной дороге;

α = 1 – среднесуточный коэффициент неравномерности железнодорожных перевозок в максимальный месяц работы по каждому роду груза.
