Гидравлические расчеты водопропускных сооружений

2.3

Определение величины отверстия моста

При свободном истечении отверстие моста на уровне свободной поверхности определяют по формуле:

,

где  = 0,9-коэффициент сжатия потока, зависящий от формы устоев.

Полученную величину округляем до типового размера Bтип = 6 м.

2.4 Уточнение расчетных данных

Определим фактическую скорость под мостом:

Определим глубину потока под мостом:

Глубина потока перед сооружением:

где  = 0,9 - коэффициент скорости, зависящий от формы опор.

2.5

Определение высоты и длины моста (рис. 2.3)

Наименьшая высота моста находится по выражению:

Нм = Н + Z + К = 1,74 + 0,75+ 0,96 = 3,45 м,

где Z = 0,75- наименьшее возвышение низа пролетного строения над ГВВ;

К = 0,96- конструктивная высота моста;

Длину моста находим по формуле:

LМ = B + 2 ∙ m ∙ HM +∑d +2p + 2q = 6 + 2 ∙ 1,5 ∙ 3,45 + 2 ∙ 0,1 + 2 ∙ 0,3 = 17,15 м,

где В = 6- отверстие моста;

m = 1,5- коэффициент крутизны откоса насыпи;

Нм = 3,45- высота моста;

d = 0- ширина промежуточной опоры;

р = 0,1- расстояние от передней грани устоя до основания насыпи;

q = 0,3- расстояние от задней грани устоя до вершины откоса насыпи.

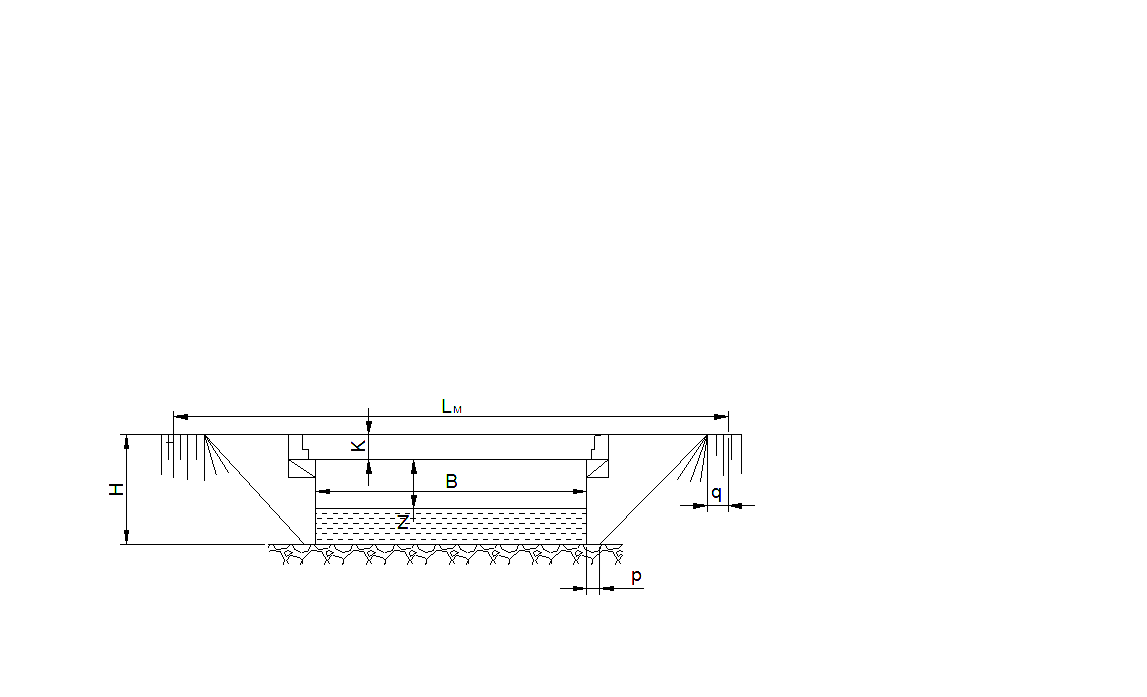

Рис. 2.3. Схема малого моста при устоях с обратными стенками
