Водоприемник.

В проекте рассматривается береговой напорный деривационный водоприемник глубинного типа. Он примыкает непосредственно к береговому откосу.

Заглубление забральной стенки по УМО равно 3,0 м для исключения попадания воздуха и плавающих тел в водовод. На входе в водоприемник располагается сороудерживающая решетка размерами 8,6´7,0 м. Она служит для задерживания плавающих тел, наносов, льдин и для уменьшения скоростей воды при проходе в водоприемник. Далее расположен ремонтный затвор, поднимаемый и опускаемый мостовым краном. Он служит для осушения проточного тракта во время ремонта. Далее располагается аварийный затвор. Он поднимается и опускается гидроподъемником. Диаметр водовода составляет 5,0 м. Расчет представлен в приложении.

Перед входом в водоприемник имеется подходная расчистка. Ее отметка составляет 113,0 м.

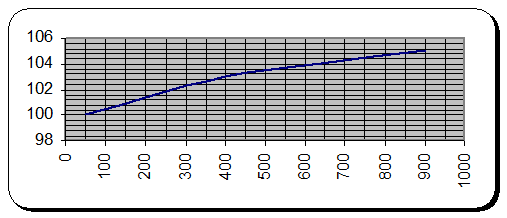

Приложение 2. Кривая связи.

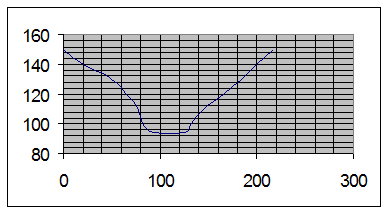

Приложение 3. Разрез русла по оси плотины.

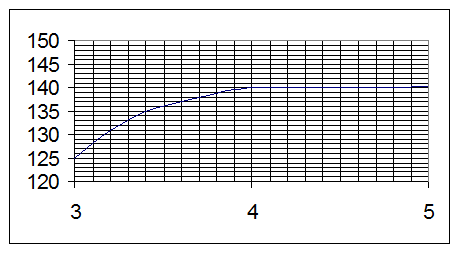

Приложение 4. Зависимость площади зеркала водохранилища от УВВБ.

Опред. величина

Диаметр

Примечания

5

6

7

8

9

10

1

19,63

28,27

38,48

50,26

63,62

78,54

2

14,53

20,92

28,48

37,20

47,08

58,12

3

1,50

1,80

2,10

2,40

2,70

3,00

4

76,42

78,78

80,83

82,65

84,29

85,78

5

13,77

9,56

7,02

5,38

4,25

3,44

6

0,02

0,01

0,00

0,00

0,00

0,00

7

11,90

4,50

1,98

0,97

0,52

0,30

8

9,66

4,66

2,51

1,47

0,92

0,60

9

21,55

9,16

4,49

2,44

1,44

0,90

10

124,55

112,16

107,49

105,44

104,44

103,90

11

111,15

103,00

99,73

97,97

96,77

95,80

12

125,55

113,16

108,49

106,44

105,44

104,90

13

528806,07

121152,31

61510,08

42396,00

34727,65

30656,40

14

10798,91

15550,43

21165,86

27645,20

34988,46

43195,63

15

528806,07

121152,31

61510,08

42396,00

34727,65

30656,40

16

161983,59

233256,38

317487,84

414678,00

524826,84

647934,38

17

690789,66

354408,69

378997,93

457074,00

559554,49

678590,78

18

3,47

3,07

2,77

2,53

2,34

2,18

19

114,61

106,07

102,50

100,50

99,11

97,98

20

14,61

6,07

2,50

0,50

-0,89

-2,02
